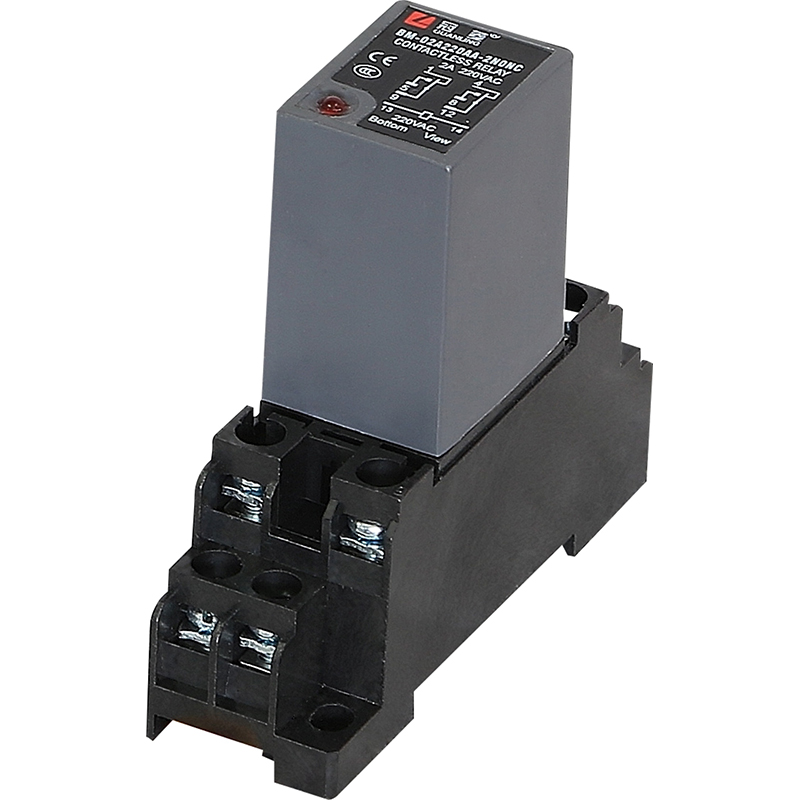

产品名称:无触点中间继电器
详细参数:
相关说明:
主要用途及适用范围:
无触点中间继电器主要用于灰尘大、动作频繁、腐蚀性强、潮湿、防爆等场合,是建筑、医疗、机械、机电、工业自动化控制行业的理想控制产品。用于额定电流在0~10A,额定电压12V~480V的交直流电力系统中。
结构特征:
无触点中间继电器采用国际先进技术、器件及一体化散热方式构结,通断无可动零件,输入信号可直接与可编程控制器输出端连接,能直接与TTL、CMOS集成电路兼容,产品通用性强,尺寸形状与欧姆龙的MY继电器相同,可直接代换。
正常工作及安装条件:
A) 安装地点的海拔不超过2500米;
B) 周围空气温度为-30℃~+75℃,24小时内的平均温度值不超过70°C;
C) 安装地点的空气相对湿度在最高温度时不超过50%;
D) 安装地点无明显的冲击和振动。
产品型号说明

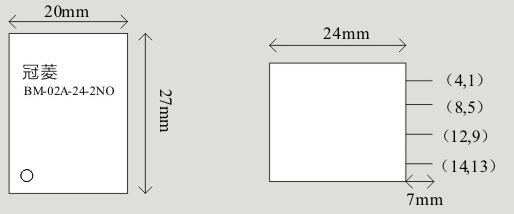

外形及尺寸 :
.jpg)
安装与调试及接线示意图:
A)安装前请检查使用环境是否达到要求;
B)控制电压、负载电压、电流符合无触点接触器标定要求;
C)有极性要求的必须按极性要求接线;
D)常用中间继电器接线示意图:
